流动的曲线 | 南京中海 · 左岸澜庭展示艺术中心

2019-10-30

我特意地忽视那些正确的方方正正的建筑，忽视那些用尺规设计的理性主义，而是去拥抱曲线的世界。

——奥斯卡•尼迈耶

建筑 · 曲线

“如果直线是两点之间最短的路径，那麽曲线才真是无止尽的追寻。”

追本溯源

项目位于南京市江北核心区，其街区面貌显著区别于老城的历史风韵。在左岸澜庭展示艺术中心设计伊始阶段，如何使用当下的建筑语言去凸显城市的形态记忆？如何留守住城市的文化风情？又如何在有限的环境中利用现有资源提高建筑本身的辨识度？这些成为了设计的出发点。

说明: https://mmbiz.qpic.cn/mmbiz_jpg/gmk9j3lczaw0OXL56KJ8zSwmdwEQSyicbXf57dHA32uGpEnKURib9K0NVJNHJiayZaomjjMp47ianKJZJp8hsGZfdg/640?wx_fmt=jpeg

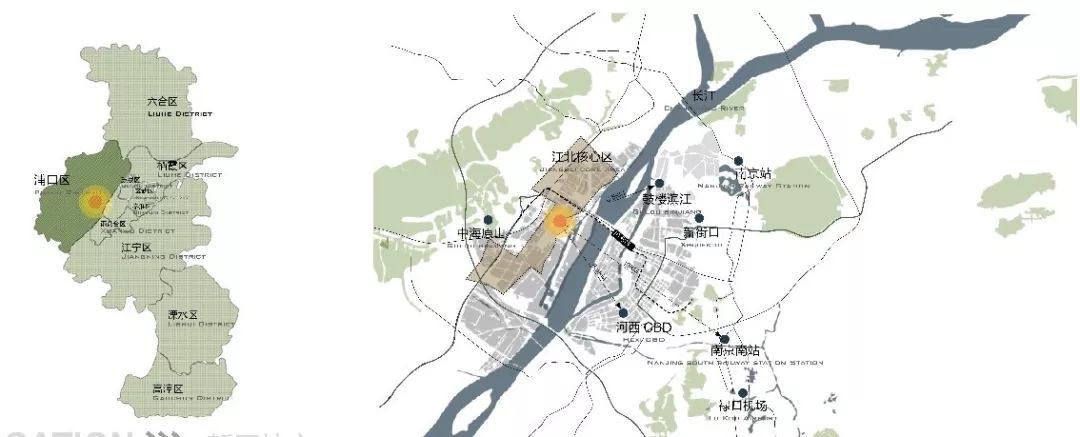

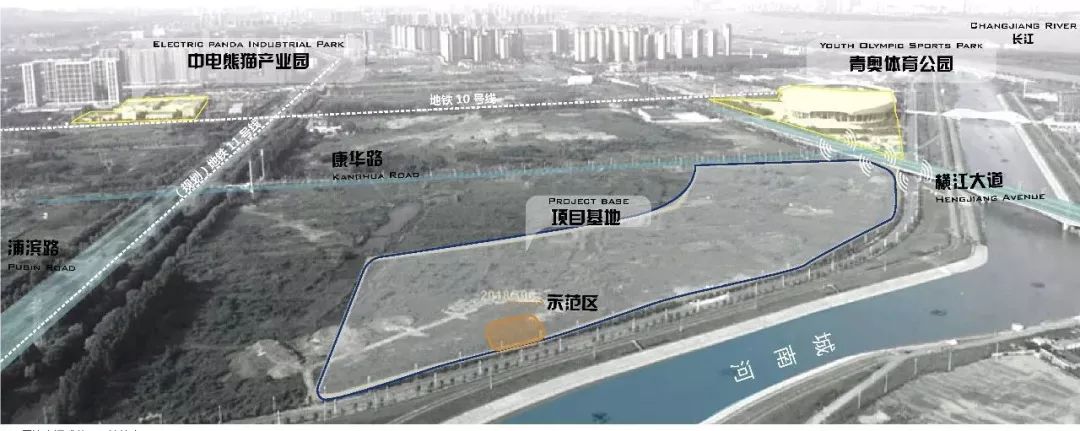

▲项目区位

说明: https://mmbiz.qpic.cn/mmbiz_jpg/gmk9j3lczawvuEaBTemibMt265F3SPOyuW5lv7SYUD5n5wrcqao1g3h162poVt5K0d9mRSKeerWibTH5Uv2GeFIA/640?wx_fmt=jpeg ▲周边环境

曲线生成

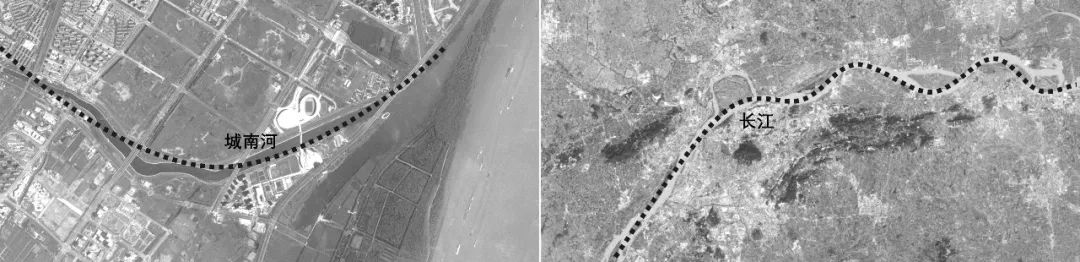

建筑师仔细分析项目周围的原始江河地貌，向“曲线之父”尼迈耶致敬，提取律动的水波纹元素，将长江的底蕴和城南河的灵动植入概念中。

说明: https://mmbiz.qpic.cn/mmbiz_jpg/gmk9j3lczawvuEaBTemibMt265F3SPOyuwnS8ibUL6vwG6OsrAN6Fia35MIqdictX4fLIP7AEr6PoRwX4LP69dBt8Q/640?wx_fmt=jpeg

▲概念生成

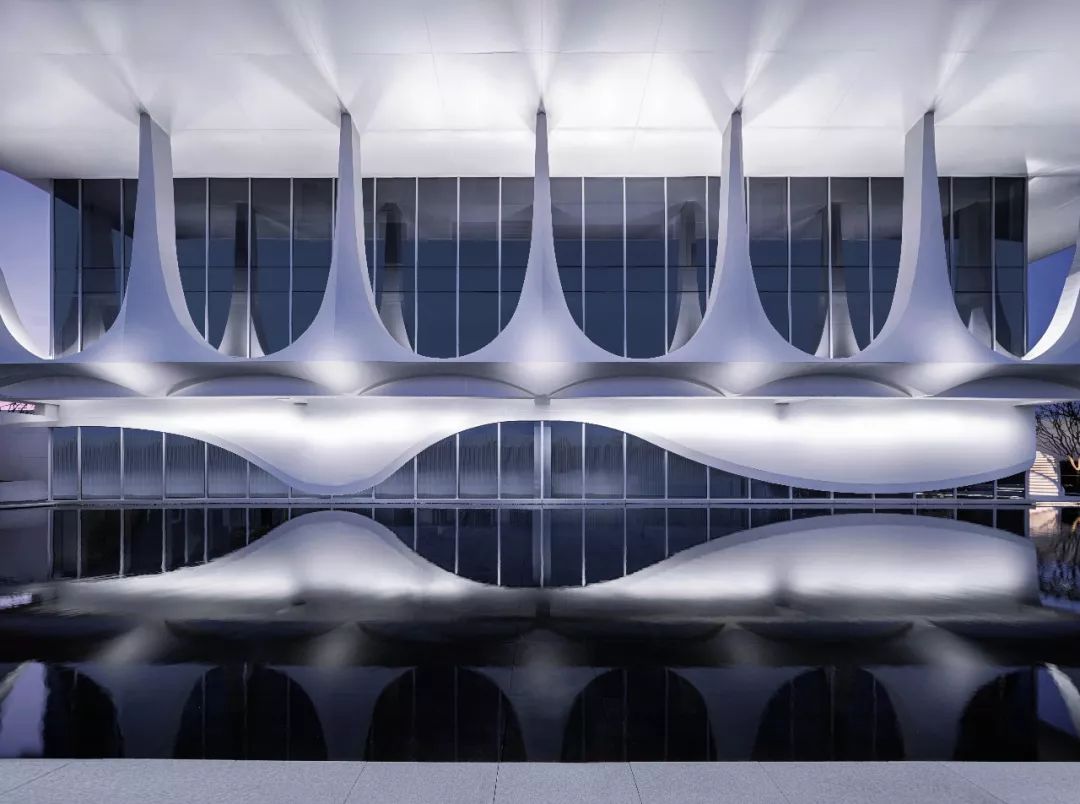

说明: https://mmbiz.qpic.cn/mmbiz_jpg/gmk9j3lczawvuEaBTemibMt265F3SPOyuQ2Ss0H0dpLH6HicQoXpLO64DutPzEMlJRjGIKHUibGzsaUY5EVPniahOw/640?wx_fmt=jpeg

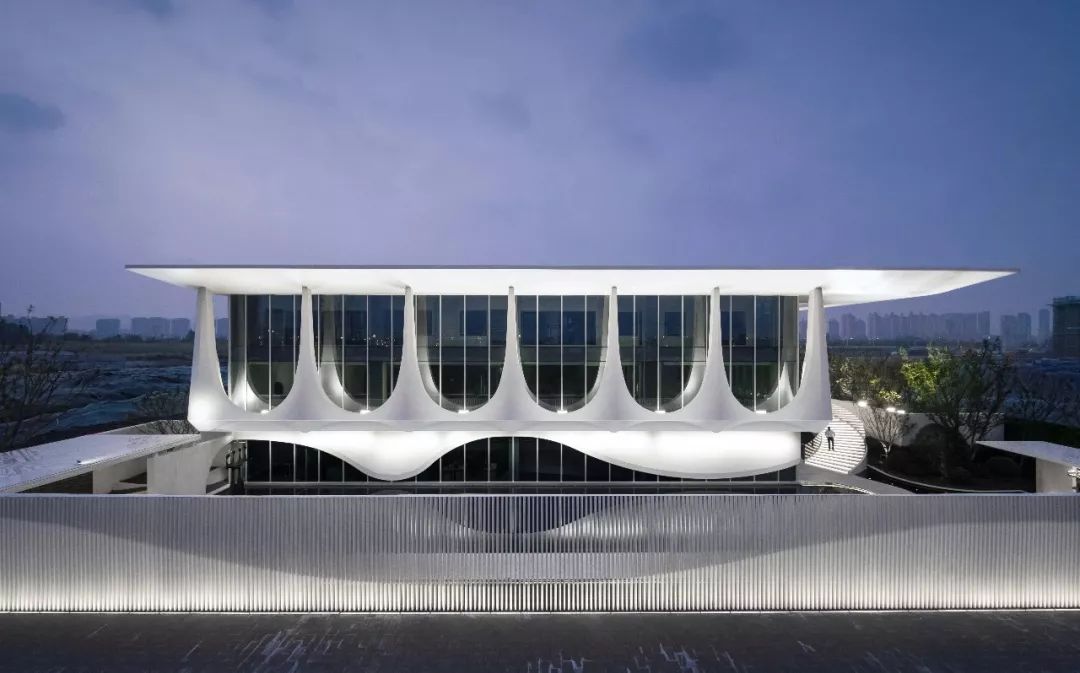

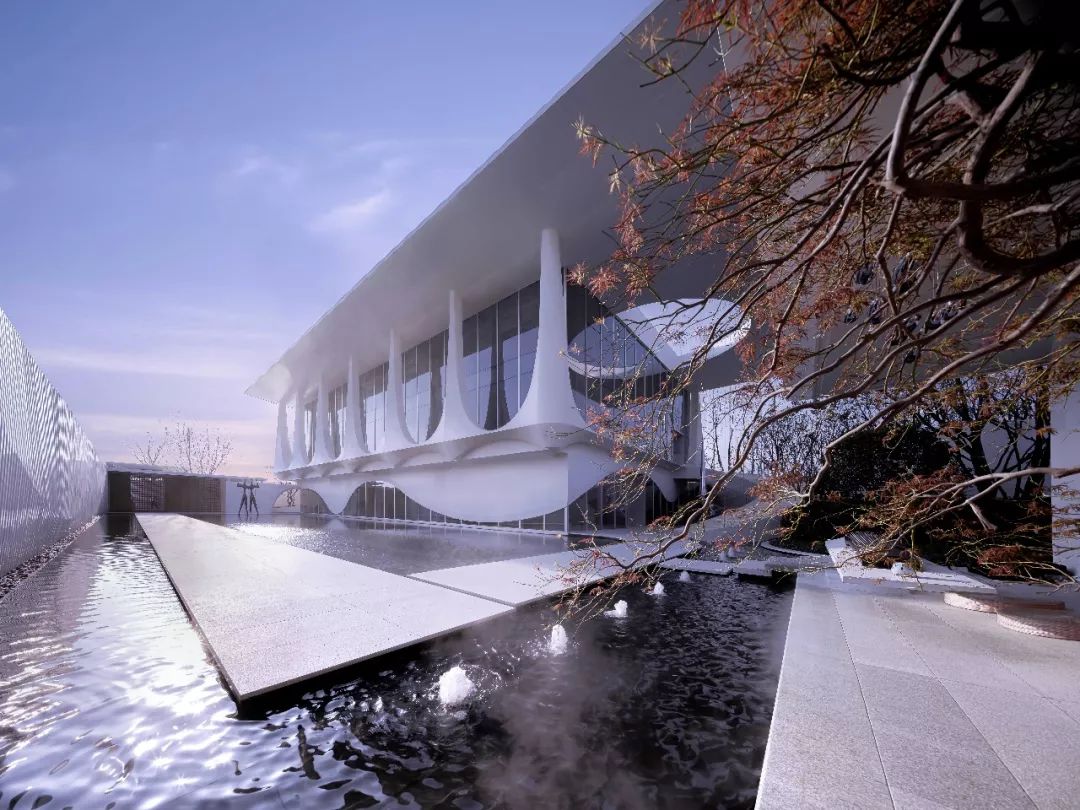

▲主立面 ©个人摄影师王骁

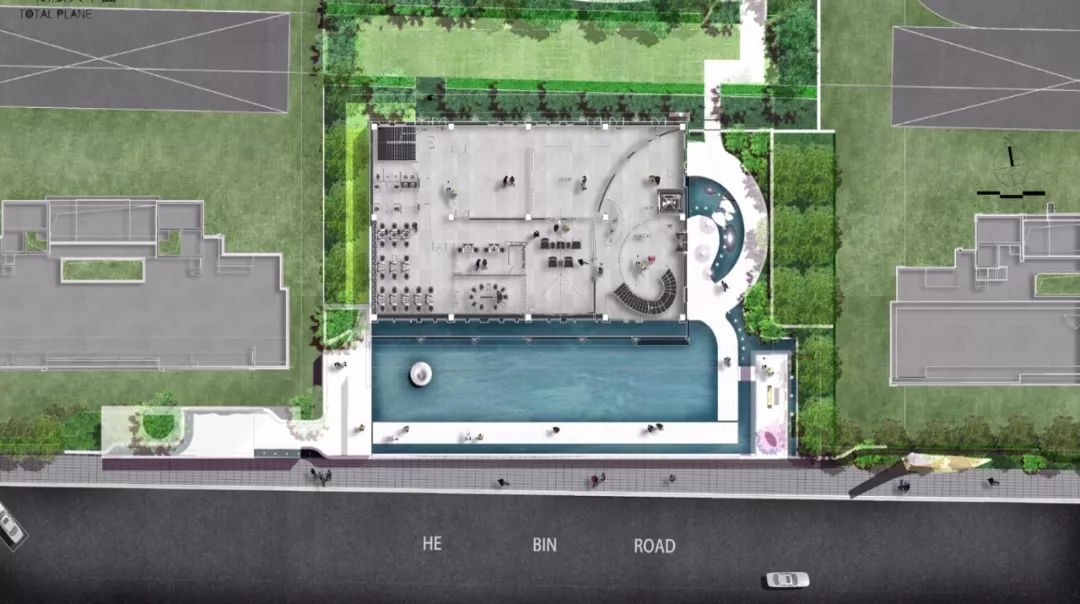

通过前场的退让引入水景，并抬高公共区将外部河景纳入视野中，从而营造出完整的景观体验。

说明: https://mmbiz.qpic.cn/mmbiz_jpg/gmk9j3lczawvuEaBTemibMt265F3SPOyuZIBBaNcLktyDbGXhDLYl78z12aJNl2sowS5M1EiaF7yqZa6wZd3eO2Q/640?wx_fmt=jpeg

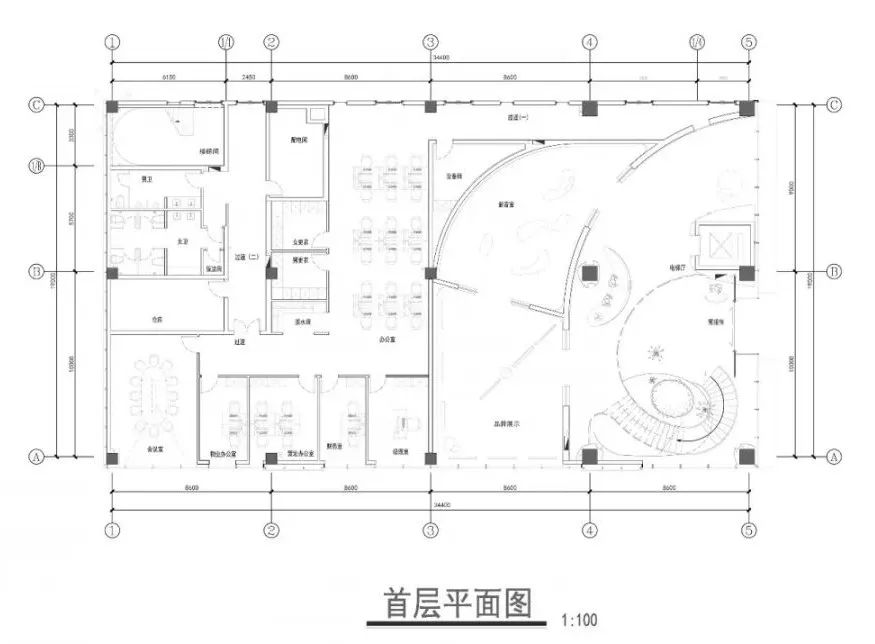

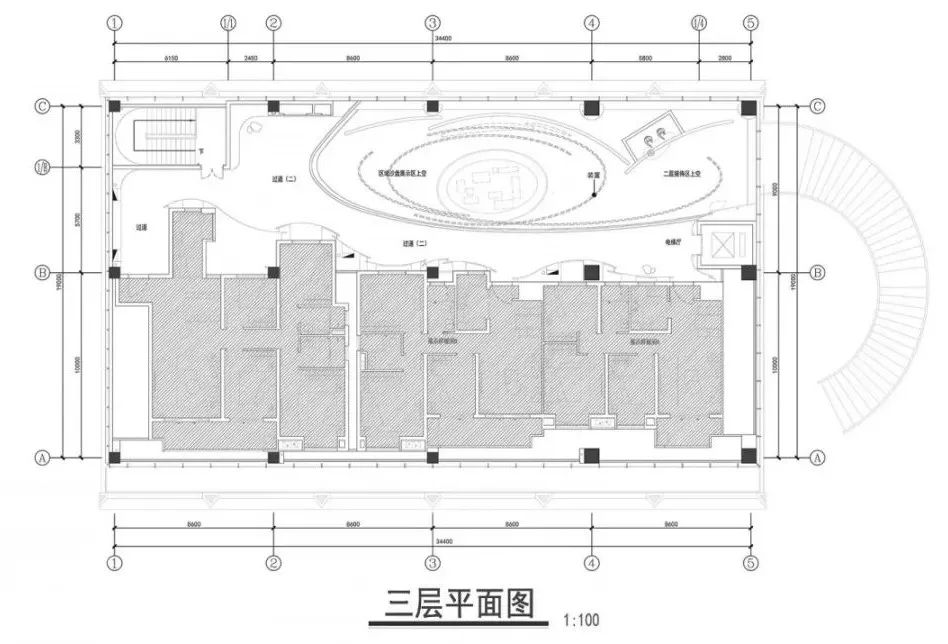

▲首层平面及环境关系说明: https://mmbiz.qpic.cn/mmbiz_jpg/gmk9j3lczawzC7TlwtWeechxefOgWEibRbw7bX5CjlrgjTurGFO9GNxWQiaGCjISm5toOvHbUb8khq0dK7KL4FeQ/640?wx_fmt=jpeg

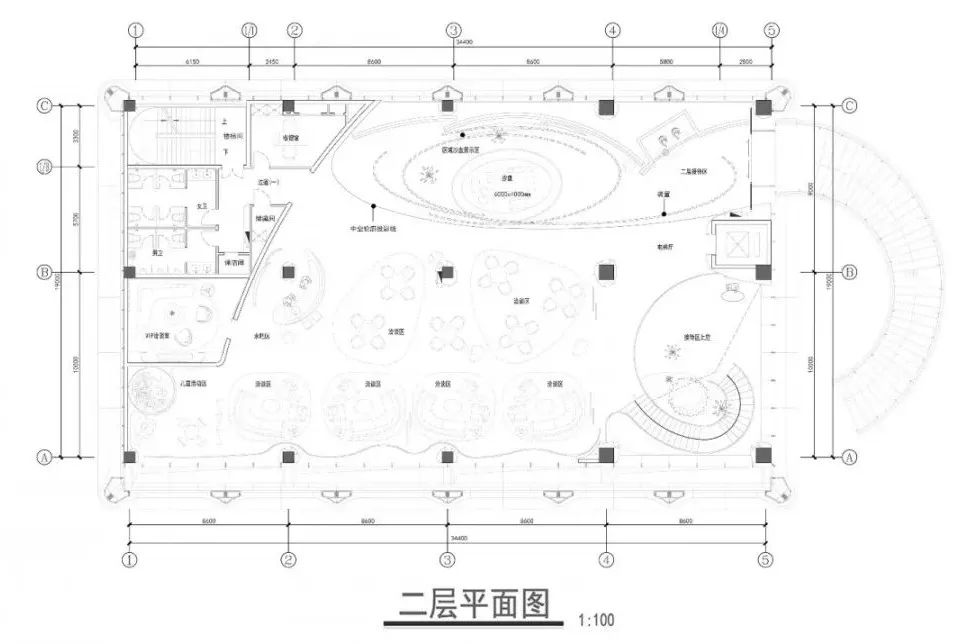

▲各层平面图说明: https://mmbiz.qpic.cn/mmbiz_jpg/gmk9j3lczayKSwlS4kOgEQMfCdSHwCGgU0iauYsSneLX5SrJSjice9ibB8VoiaLibGZpHgKqY5UWLCRiaYNBzjmASJ0Q/640?wx_fmt=jpeg

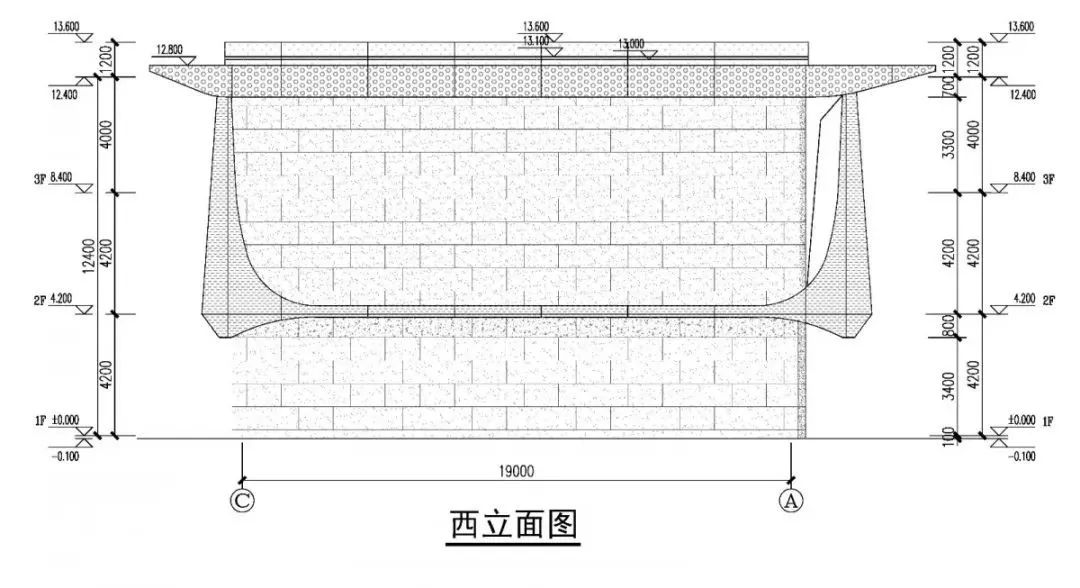

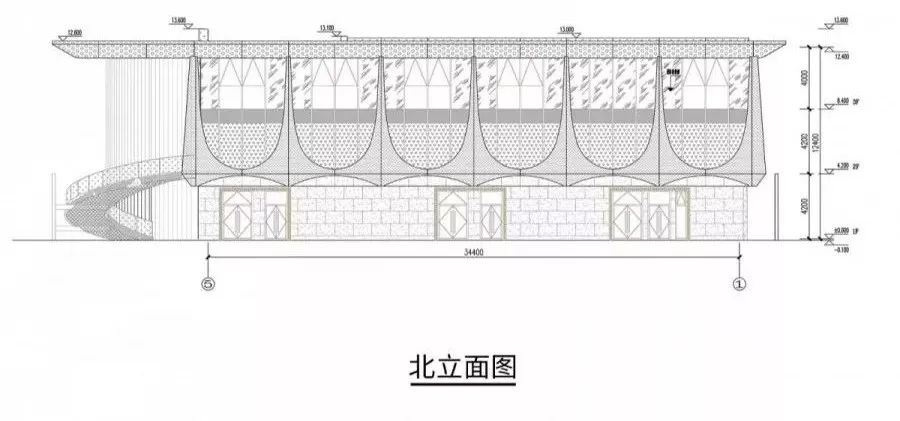

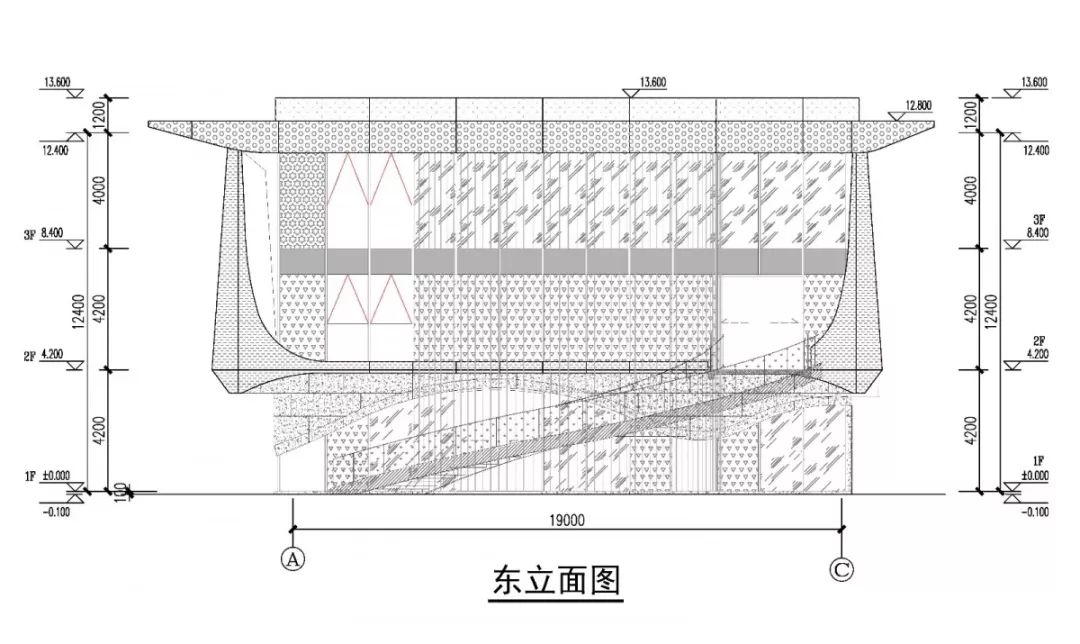

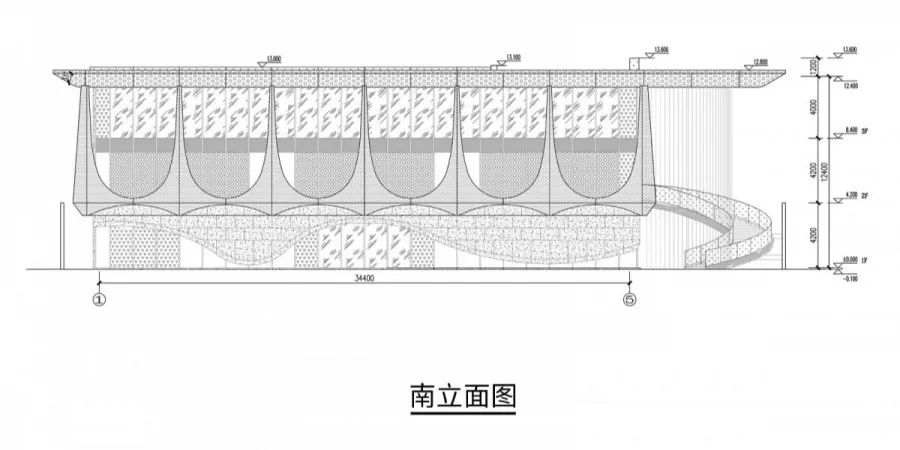

▲东西立面图说明: https://mmbiz.qpic.cn/mmbiz_jpg/gmk9j3lczayKSwlS4kOgEQMfCdSHwCGgQbBe0u31m1gYJfB2jnXmmkYBj76jA1SDLOF57roYReH1M2ndumr0qQ/640?wx_fmt=jpeg ▲南北立面图

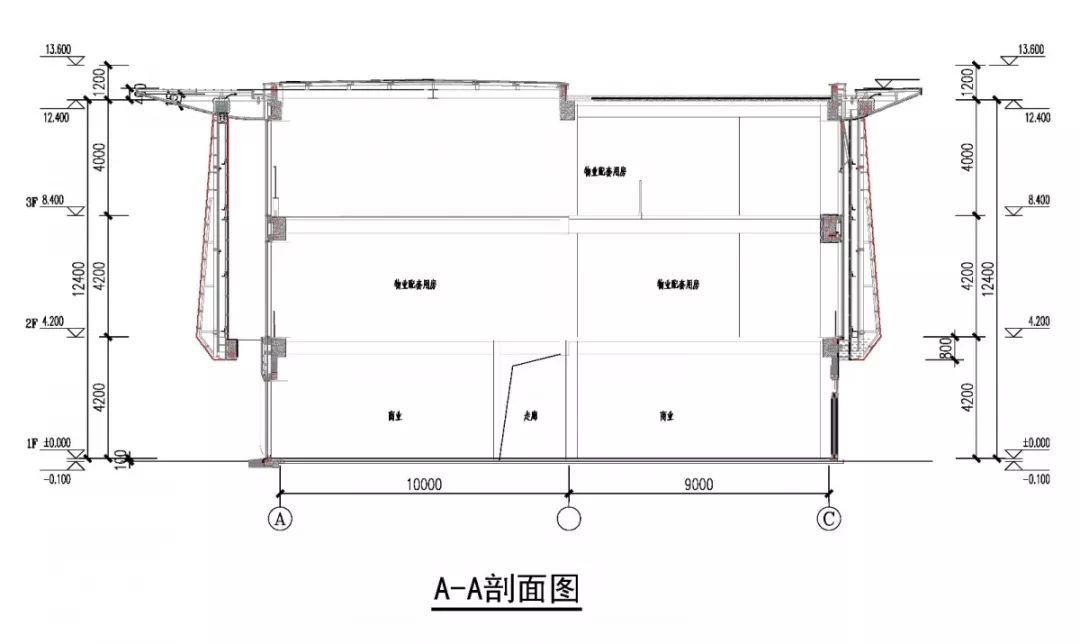

说明: https://mmbiz.qpic.cn/mmbiz_jpg/gmk9j3lczayKSwlS4kOgEQMfCdSHwCGg68yPbjNPbl2WJ60k8qJDa9ic3s0DIxZwAJQWMo0jhUIAGic2AC1oZ1gA/640?wx_fmt=jpeg ▲剖面图

结合平面出入口的位置高度、转折面的视觉效果、以及U型廊底部对曲线高度的视觉影响，建筑师将首层寓意长江的绵延曲线做了数次优化，最终得到一条完美曲线。

说明: https://mmbiz.qpic.cn/mmbiz_gif/gmk9j3lczaw0OXL56KJ8zSwmdwEQSyicbM5vrCtBmBtTSyzCbaYicGxDLfWChUDicG1fI4EMam07gr1yV4SI0kNPA/640?wx_fmt=gif

▲幕墙细节变化 ©是然建筑摄影

▲主立面 ©个人摄影师王骁

建筑 · 艺术

“建筑是凝固的音乐和光与影的艺术。”

艺术体验

曲线变幻的柱廊吸引着人们的视线，玻璃幕墙映衬了柱廊的光影和薄色微光的变化。内外空间互通有无，成功营造了具有体验性、艺术性的建筑空间。

说明: https://mmbiz.qpic.cn/mmbiz_jpg/gmk9j3lczawvuEaBTemibMt265F3SPOyuRSoRqjEHR7jHjqsn9AmQHL2mib496xq4IWYQL3ENtyxPA4SKeMWDIyg/640?wx_fmt=jpeg

▲主入口 ©个人摄影师王骁

▲正立面 ©是然建筑摄影

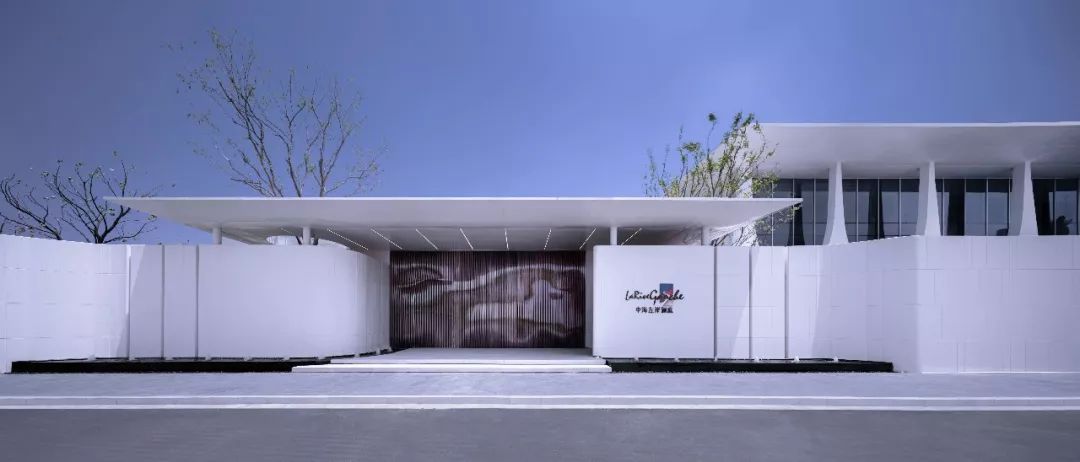

定制的格栅艺术围墙营造了律动起伏的空间秩序，与建筑形象之间形成了流动与静止的对比。一动一静、一张一弛，相得益彰。

说明: https://mmbiz.qpic.cn/mmbiz_jpg/gmk9j3lczawvuEaBTemibMt265F3SPOyuLicRQzUafGCkS1eJ4j9CNpwth5A3UXZgOaq9ibc2EHytZmzhlMpTAicZw/640?wx_fmt=jpeg

▲正立面 ©是然建筑摄影

说明: https://mmbiz.qpic.cn/mmbiz_gif/gmk9j3lczaw0OXL56KJ8zSwmdwEQSyicb7gaYYM4CLIfbjh5fpJaezzhYTMia8Z7kCljRCxuGCq4m8xPST0JW9iaA/640?wx_fmt=gif

▲入口灰空间格栅光影变化 ©是然建筑摄影

空间游览

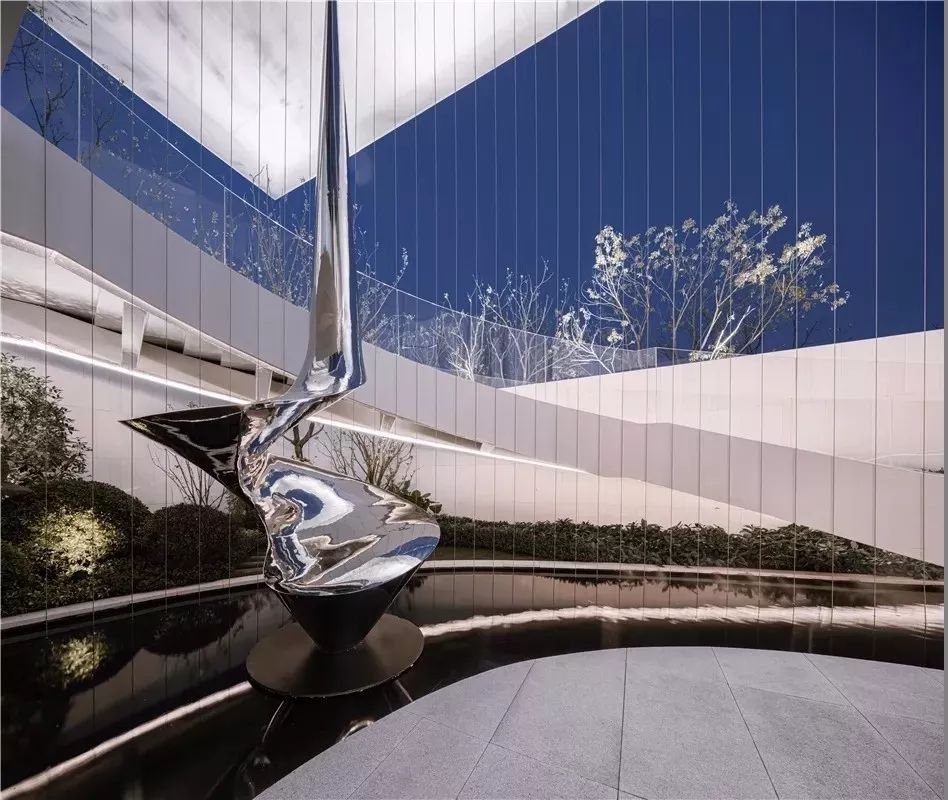

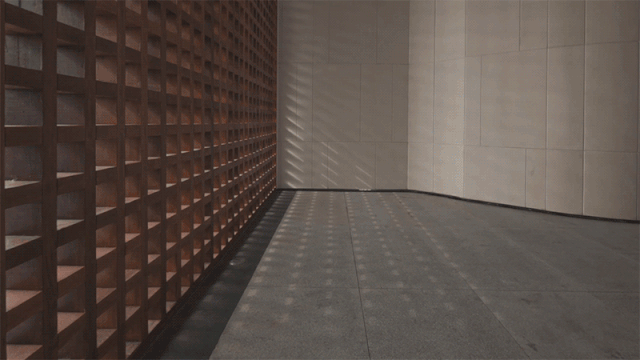

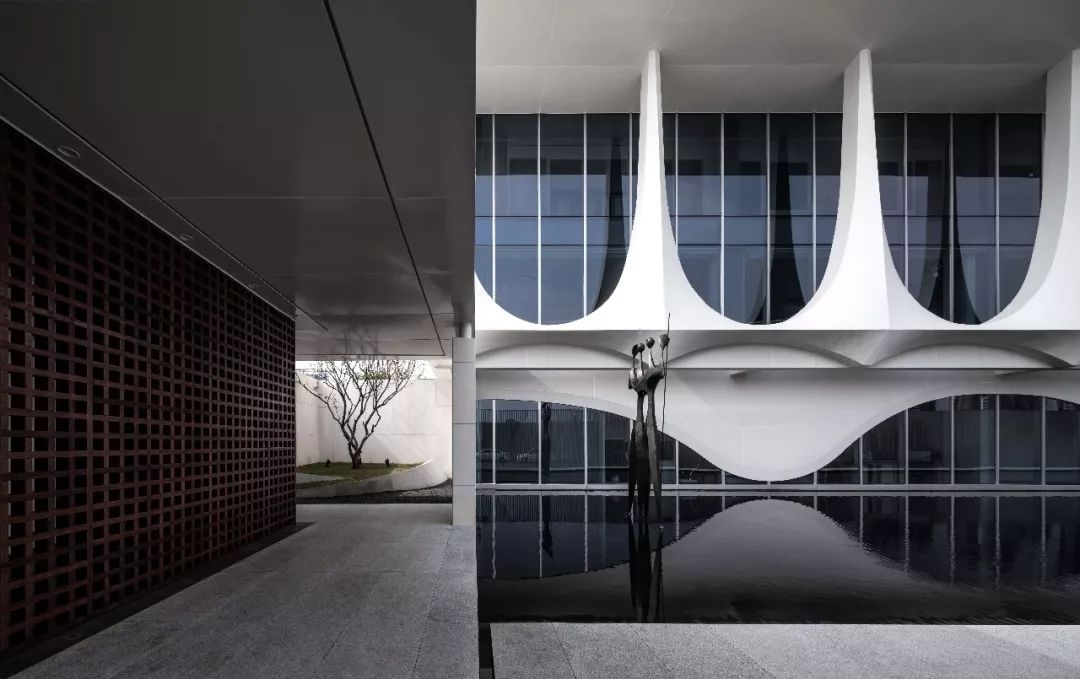

穿过曲折的印尼菠萝格景墙，建筑的光影律动紧扣人心。院内的空灵神韵一览无余，伫立的守卫者雕塑给人带来心神的安宁。

说明: https://mmbiz.qpic.cn/mmbiz_jpg/gmk9j3lczawvuEaBTemibMt265F3SPOyuWezLEp1ibNJJrgFcFUOn4yV9awK9q0su2vkQlM2u6yWQMy5t8PYXHfw/640?wx_fmt=jpeg

说明: https://mmbiz.qpic.cn/mmbiz_jpg/gmk9j3lczawvuEaBTemibMt265F3SPOyu4q4VpgTjoKMInswe5mic0umSjGL8mZnW2s2efXLKnKRQ4mZjOzjhrwA/640?wx_fmt=jpeg

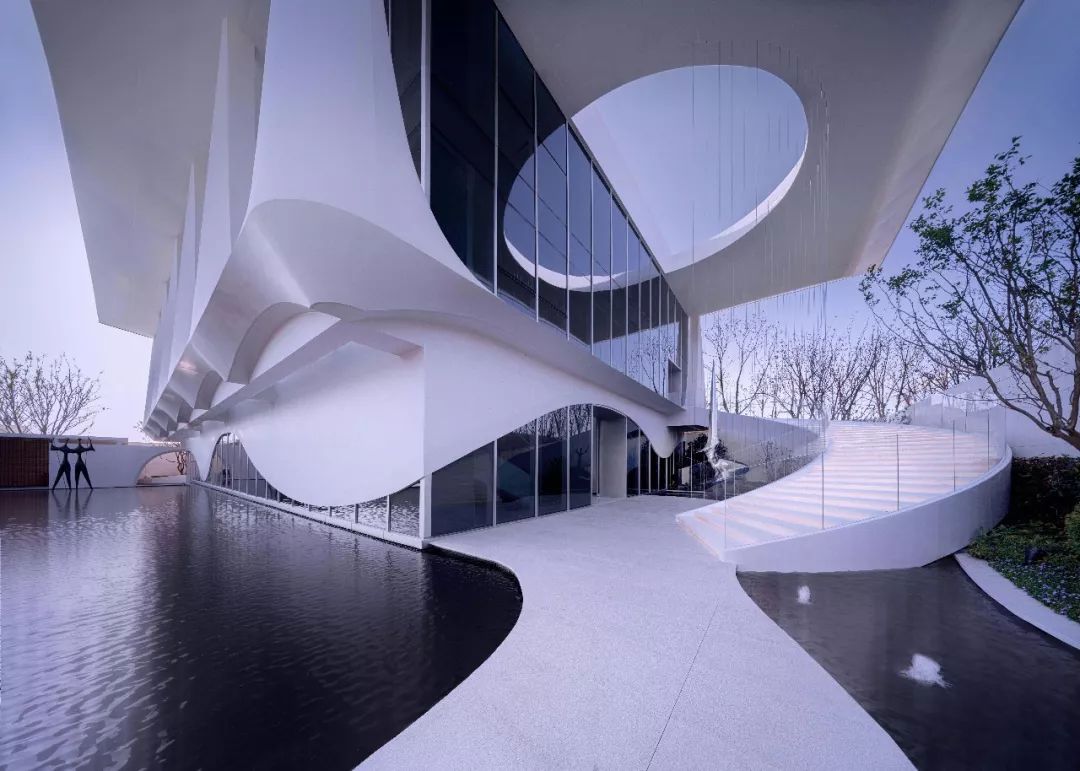

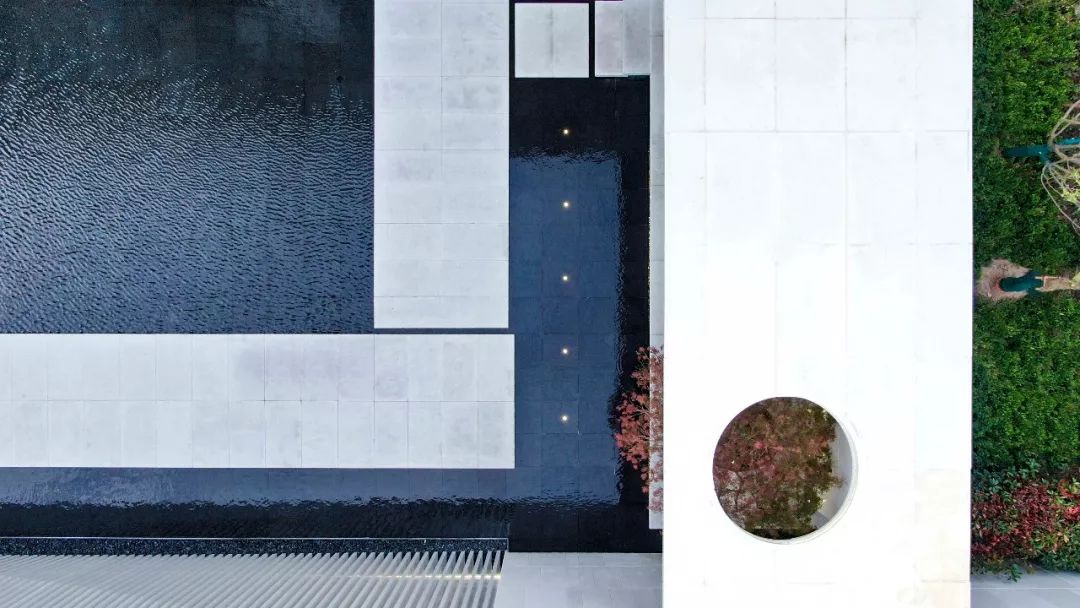

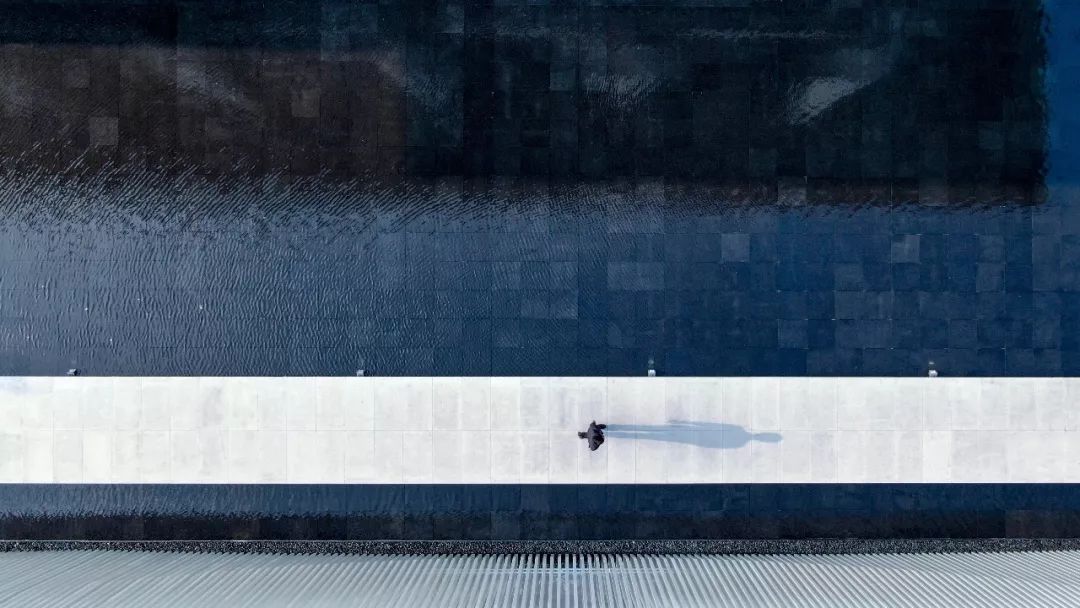

▲庭院水景步道 ©个人摄影师王骁

说明: https://mmbiz.qpic.cn/mmbiz_jpg/gmk9j3lczawvuEaBTemibMt265F3SPOyuLGw0qQ6icEulcttCcVfxRLUTlpMxXZpcMtyAxxpKqFWBDhe9VXYibgAQ/640?wx_fmt=jpeg

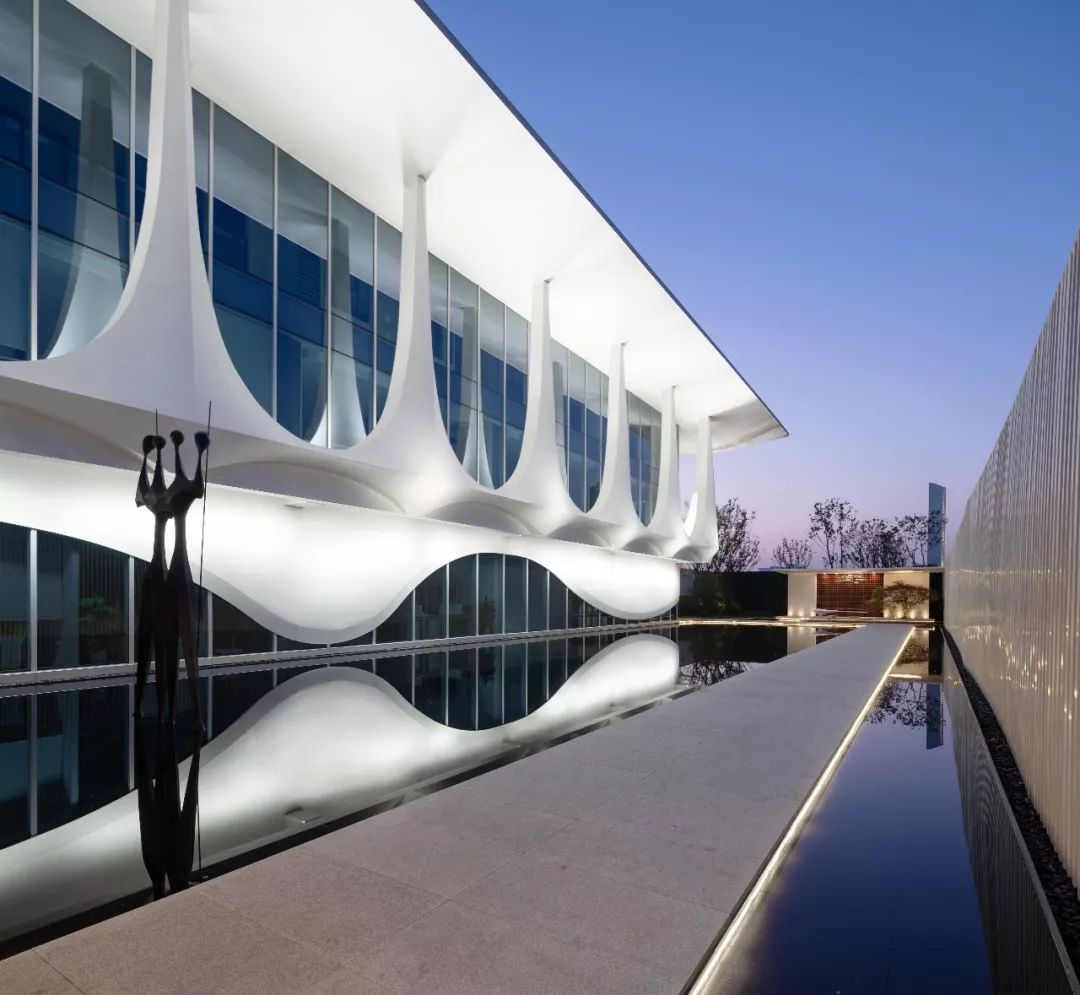

▲庭院水景 ©是然建筑摄影

说明: https://mmbiz.qpic.cn/mmbiz_jpg/gmk9j3lczawvuEaBTemibMt265F3SPOyu5beGsgE43z5R4NAx5mzAQCqMnAb6Ec5bEh4jMzPPoQmOFbPBm3ZdzQ/640?wx_fmt=jpeg

▲室外楼梯 ©个人摄影师王骁

说明: https://mmbiz.qpic.cn/mmbiz_jpg/gmk9j3lczawzC7TlwtWeechxefOgWEibRsEDib6lMPUfHavvtVWBD5s3C2nTy5hHbjjvQ03tpgtZPzic7Y7JoDiaIA/640?wx_fmt=jpeg

▲室外楼梯 ©是然建筑摄影

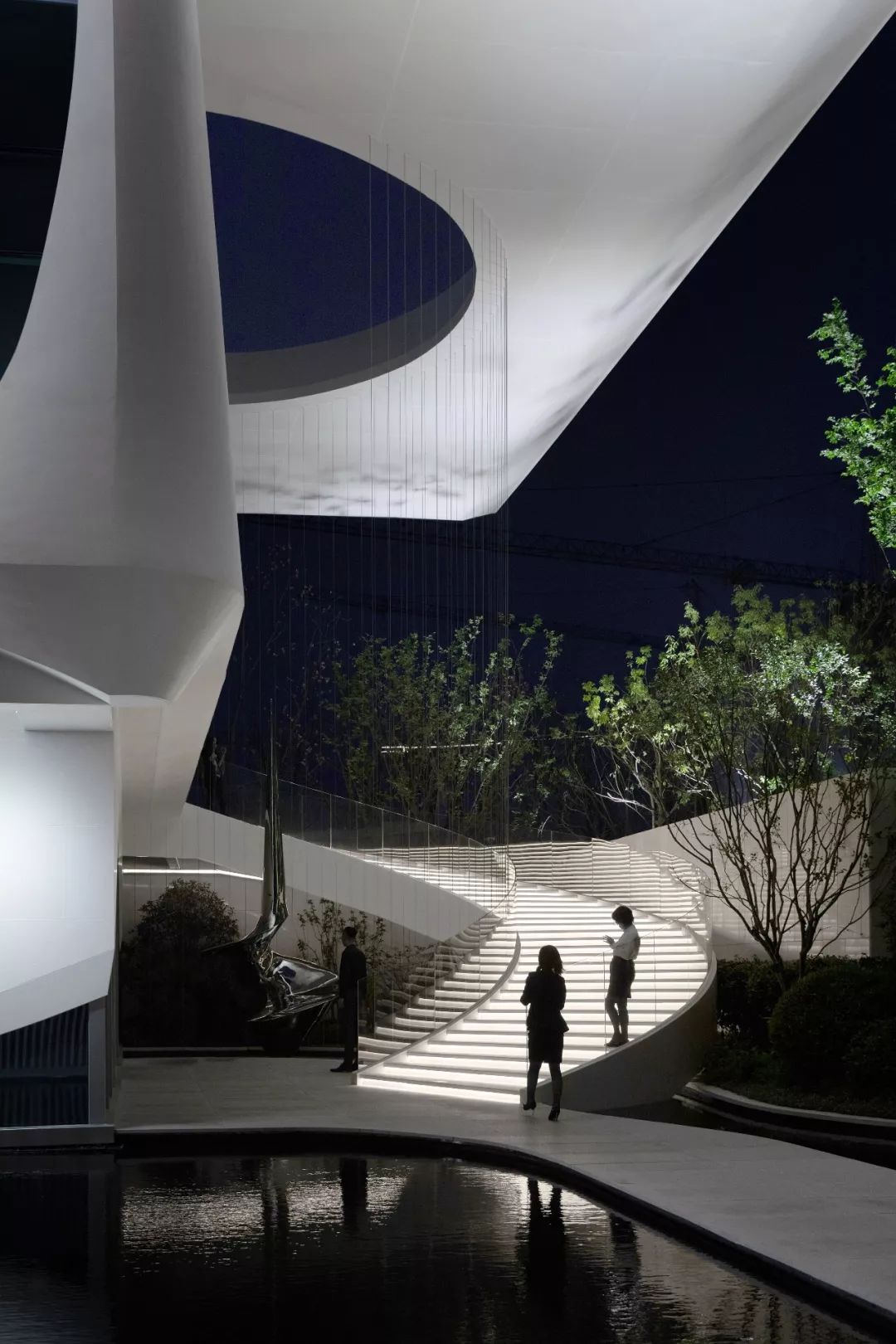

穿过柔美的旋转楼梯盘旋而上，人与建筑的交流不再只是“看”，而是“感受”。楼梯赋予建筑鲜活的生命，引发了寂静的公共空间中人与建筑的交流。

说明: https://mmbiz.qpic.cn/mmbiz_jpg/gmk9j3lczawvuEaBTemibMt265F3SPOyu39WiaeZgE7MibgFvF6NicjLAeA1U2WpnPy5npibNKsFPHxib0iaib6reeKy1w/640?wx_fmt=jpeg

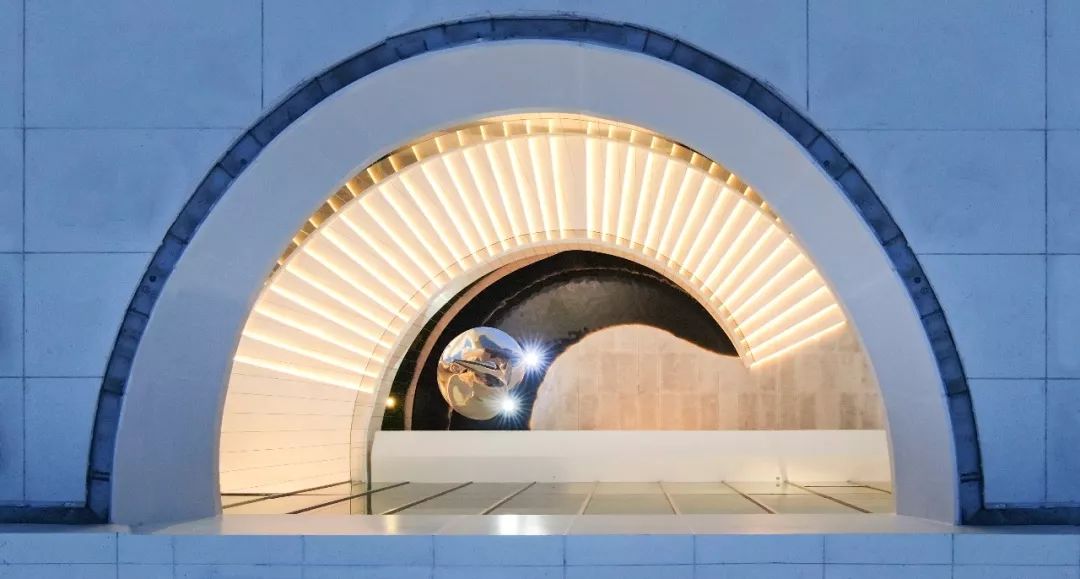

说明: https://mmbiz.qpic.cn/mmbiz_jpg/gmk9j3lczawvuEaBTemibMt265F3SPOyuIhhFFIN6od4xibt5FDRLBHOibQ17ibAoXOicSECrrXNBP2oTulCsmdNlUA/640?wx_fmt=jpeg

▲中庭屋面 ©个人摄影师王骁

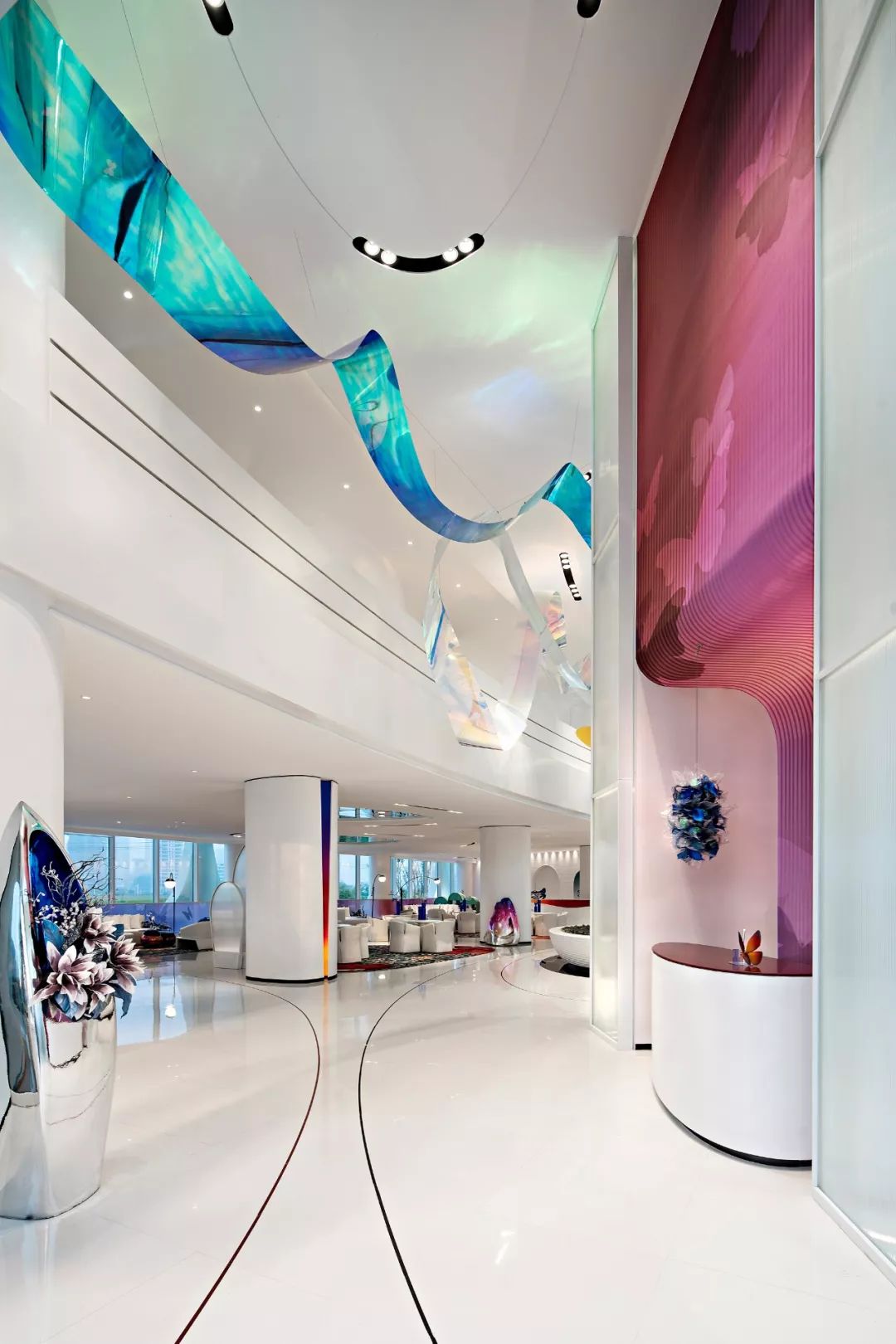

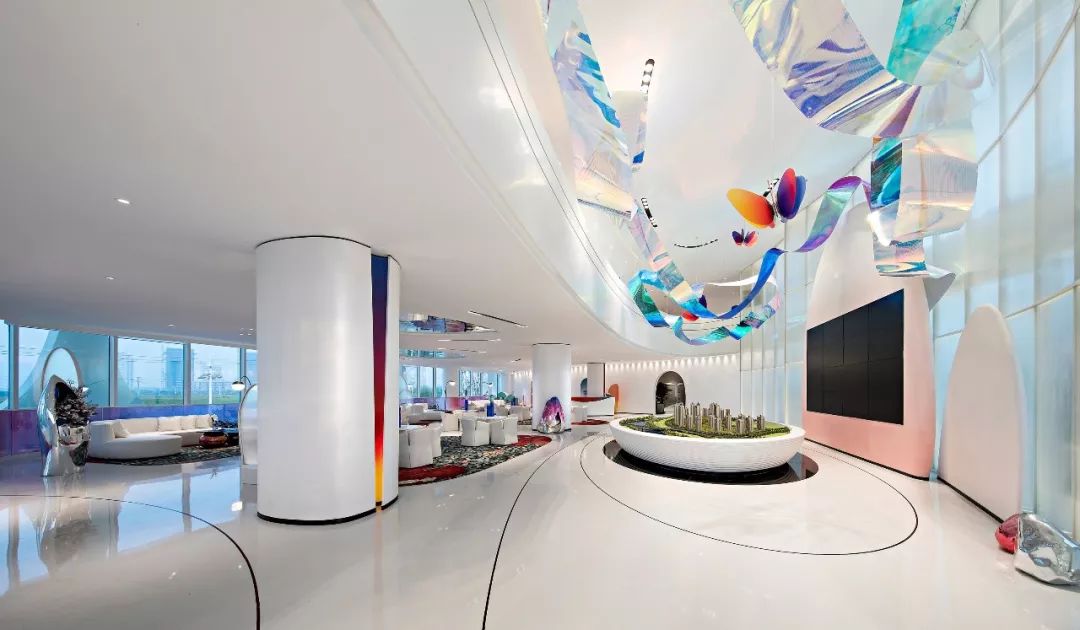

步入馆内，阳光从圆形天庭洒落。随着光线变化，色彩斑斓的蝴蝶好似在空间翩翩起舞,以情感牵动思绪让人驻足，开启了一段触动五感的体验之旅。

说明: https://mmbiz.qpic.cn/mmbiz_jpg/gmk9j3lczawvuEaBTemibMt265F3SPOyuMyahjibpLEHvEsb6ZkhHStGiakTicI9icxibFaqQXlkZo81QFsgbRPAtrHA/640?wx_fmt=jpeg

说明: https://mmbiz.qpic.cn/mmbiz_jpg/gmk9j3lczawvuEaBTemibMt265F3SPOyudyhsias7fcMvQkA9fBpBBCkE7ica00dWdG0lSwRrmibOp35rzT0M7Cz6Q/640?wx_fmt=jpeg

说明: https://mmbiz.qpic.cn/mmbiz_jpg/gmk9j3lczawvuEaBTemibMt265F3SPOyuSQl2MCkvyRaCO51m1vPWIcjgpetJKMR8c2scCIzxuCJiaDN4q9kVJcQ/640?wx_fmt=jpeg

说明: https://mmbiz.qpic.cn/mmbiz_jpg/gmk9j3lczawvuEaBTemibMt265F3SPOyugrVsytbNrvnJmIzEibiaGGfqbEziagrUQDLzicjNGUx1VLmZVO1mNv87Tw/640?wx_fmt=jpeg

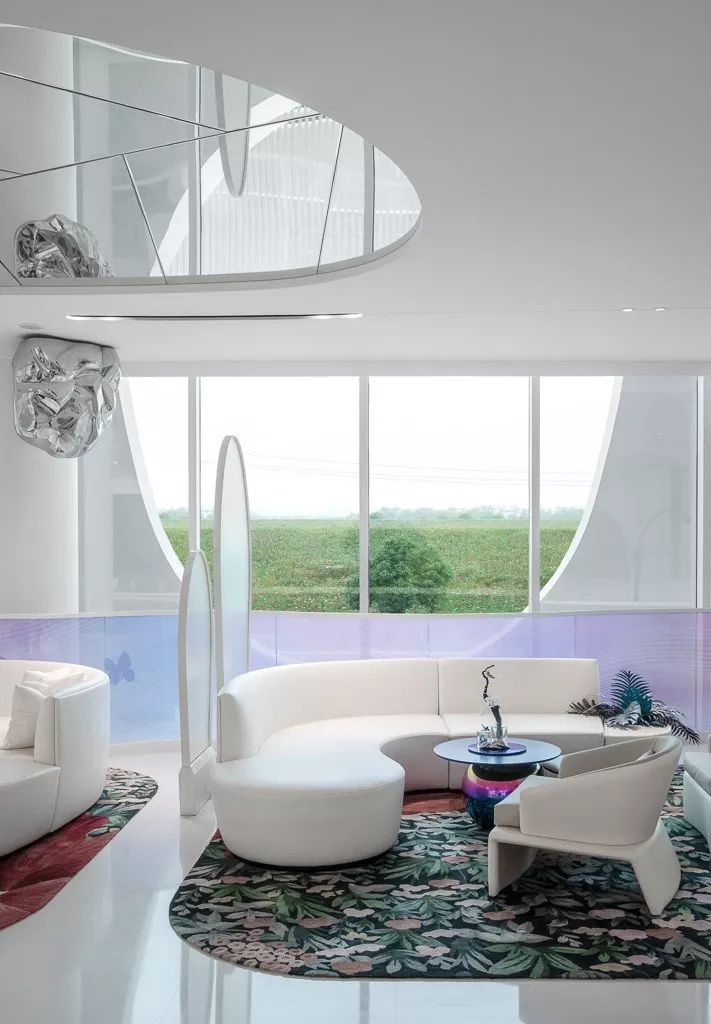

▲室内 ©是然建筑摄影

建筑 · 雕琢

“美术家与工匠结合才能设计制造出有美学质量的为群众享用的工艺品。”

说明: https://mmbiz.qpic.cn/mmbiz_gif/gmk9j3lczaw0OXL56KJ8zSwmdwEQSyicbVVuzCiaiaaqMazavHD66siarwXq1piaaH79K6YiceDOPFkNFjPjDBcF9hUA/640?wx_fmt=gif

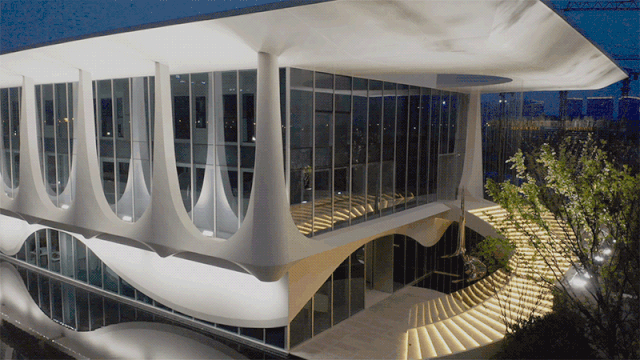

▲夜幕降临 ©是然建筑摄影

精雕廊柱

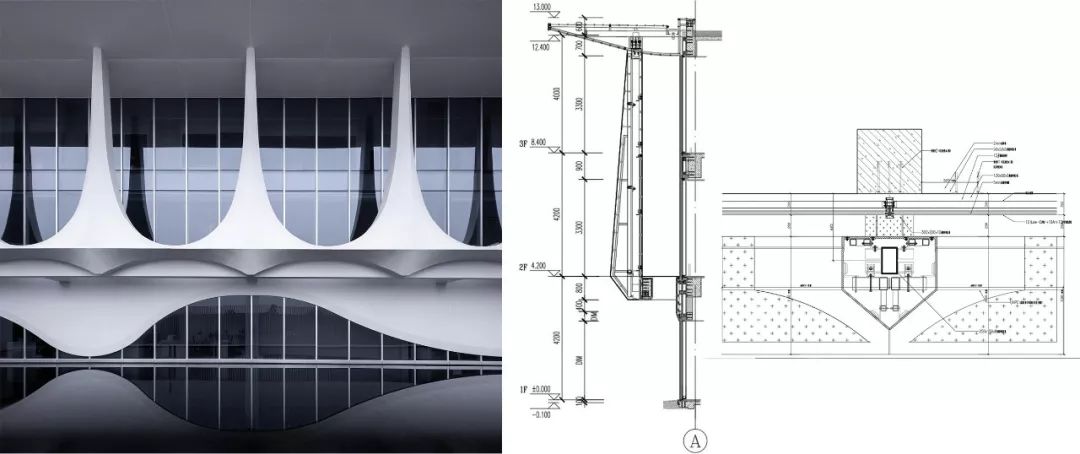

为了造就内外相互渗透的极致空间体验，建筑师不断优化玻璃幕墙与U型柱廊、屋顶挑檐之间过渡的细部构造设计。

说明: https://mmbiz.qpic.cn/mmbiz_jpg/gmk9j3lczayKSwlS4kOgEQMfCdSHwCGgvicyZ9YaNvuAhnF7QgWoCqC6Kv65z7U5q29GopVewg3WsPRiacxH31QQ/640?wx_fmt=jpeg ▲柱廊细节大样

细琢屋檐

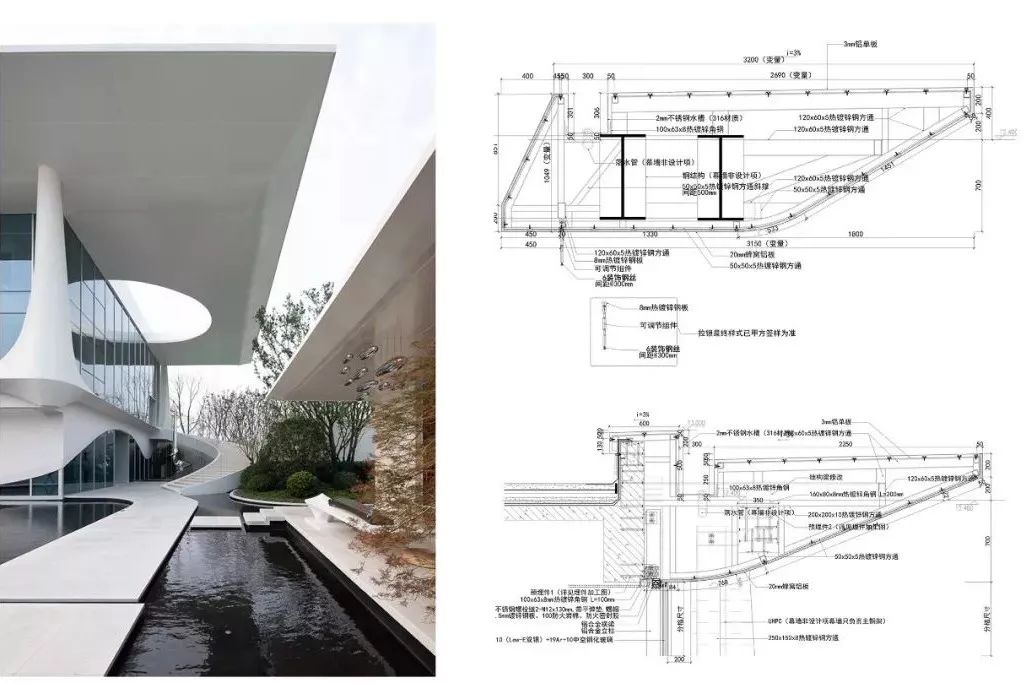

为了提升身处其间的感官体验，建筑师不断打磨屋面挑檐，使其薄且轻盈。

说明: https://mmbiz.qpic.cn/mmbiz_jpg/gmk9j3lczawzC7TlwtWeechxefOgWEibRg9JftJeCdOnrk21eoCJGm0Pk2ByNGM9NQ0ZmyjNEic2BfoTEe4bosbw/640?wx_fmt=jpeg

▲飘檐细节大样

说明: https://mmbiz.qpic.cn/mmbiz_gif/gmk9j3lczaw0OXL56KJ8zSwmdwEQSyicbiaqfhRYPwJPpBAVtLMkU9Plkus9HHEnKg0EZYZficbQbYFoctPJDuAng/640?wx_fmt=gif

▲飘檐细节变化 ©是然建筑摄影

轻盈旋梯

为了实现轻盈飘逸的楼梯视觉效果，建筑师采用无杆件玻璃栏板，削弱实体的存在，并借助景观墙做悬臂结构减小楼梯边缘尺寸。

说明: https://mmbiz.qpic.cn/mmbiz_jpg/gmk9j3lczawvuEaBTemibMt265F3SPOyuOmSVtP7twA9m7Z68Y2GBItJszpaCT4J3YaacVOBiaAlfxiaWtZCK71Yw/640?wx_fmt=jpeg

▲旋梯 ©个人摄影师王骁

建筑 · 实现

“建筑是人的想象力驾驭材料和技术的凯歌。”

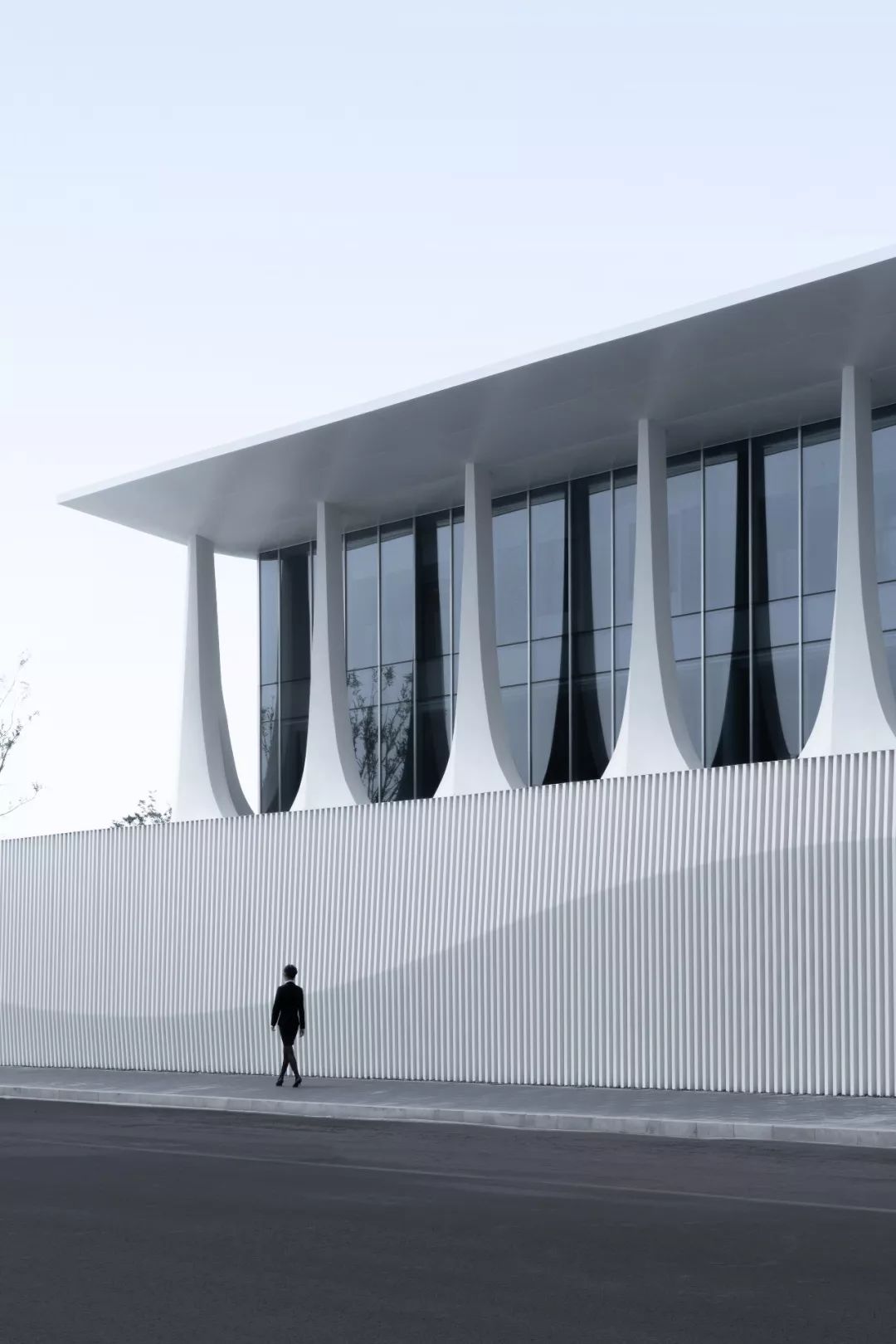

说明: https://mmbiz.qpic.cn/mmbiz_jpg/gmk9j3lczawvuEaBTemibMt265F3SPOyuNUAVFIMnRokicA33ciatdnWGAJ9jN5b2qVcLrYBDD69UtTnIBibxeEvibg/640?wx_fmt=jpeg

▲格栅围墙 ©是然建筑摄影

建筑师渴望建筑是超脱、灵动、优美的，不需要花哨的纹理来装饰，也不需要个性化的色相来点缀，因此纯白成为最合适的选择。设计之初白砂石是石材幕墙的理想材料，但考虑其加工周期与出材率，且经过现场样板效果点评和建成案例考察，最终选取了性价比高的水泥板。既满足了工期需求，又保证了优质效果。

说明: https://mmbiz.qpic.cn/mmbiz_png/gmk9j3lczawvuEaBTemibMt265F3SPOyuoRFhUVtlhRl88jbdlBo8SapfiaVbSpsJHCLwts9ySJLpNshgv0HMpVQ/640?wx_fmt=png

▲白砂石、水泥板

为达到U型柱廊的最佳设计效果，具有超高强度、超低吸水率、超强耐久性和耐腐蚀性能的UHPC（超高性能混凝土）成为最佳选择。建筑师走访考察了多个采用UHPC材料建成的项目，比对多个材料公司的材料样板。工艺上U型体块一次脱模，在无缝流转中，凸显现代建筑韵致，带给人震撼的视觉享受。

说明: https://mmbiz.qpic.cn/mmbiz_jpg/gmk9j3lczawvuEaBTemibMt265F3SPOyuRkTHlzibtq2kP4GCgg1WWN6VL2yAZgXQBjH9Fd8zxId32PibsTrvqEaA/640?wx_fmt=jpeg

▲走访考察梅溪湖文化艺术中心及南京青奥中心

匠心实现

在设计及施工阶段，各专业设计团队与业主、施工团队密切配合，建造过程中通过搭建真实比例的样板墙来测试不同材料及尺度的立面效果。

说明: https://mmbiz.qpic.cn/mmbiz_jpg/gmk9j3lczayKSwlS4kOgEQMfCdSHwCGgOJg192KZ86ASrNqzHAU1Vich6U0zSE4Ficzr0m2xDd6jgD6ad2RdPCxg/640?wx_fmt=jpeg

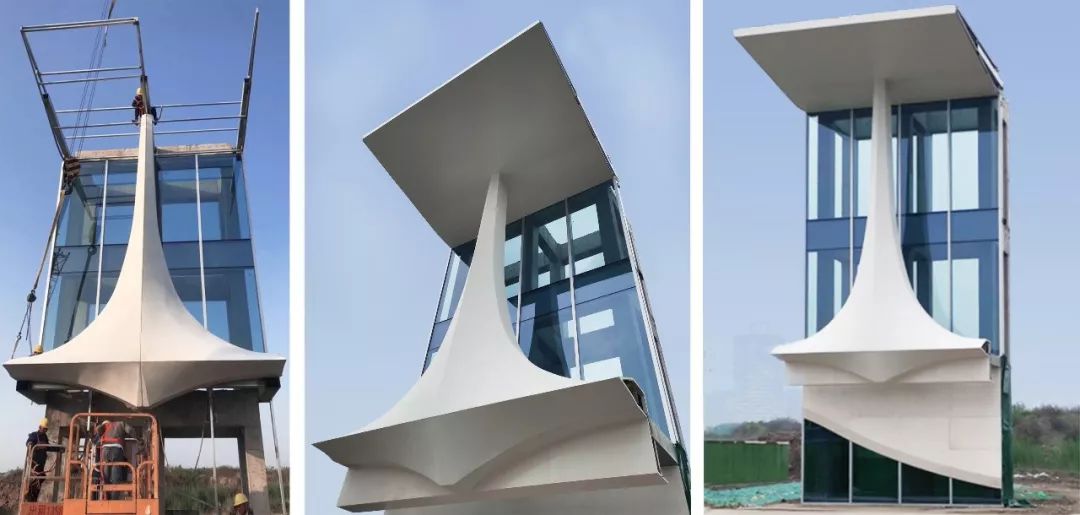

▲样板墙

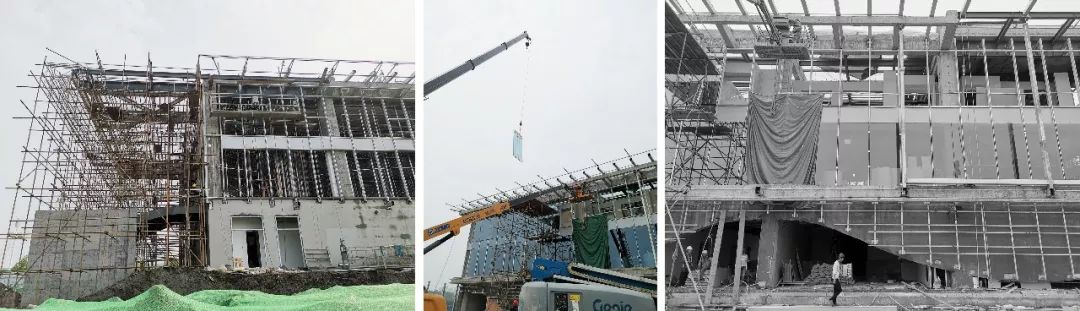

在理性设计的控制下，看似复杂的建造过程相当井井有条。建筑师与施工部门密切配合，不断优化施工效果，使以往脱节的设计流程紧密联系在一起，致力共同打造一件完美的艺术品。

说明: https://mmbiz.qpic.cn/mmbiz_jpg/gmk9j3lczawvuEaBTemibMt265F3SPOyuia1t51BfibjiavsJq1a9PHfGpK2tQSQolicHNmSWL3cicNtb5InQ9vyPxiag/640?wx_fmt=jpeg

▲现场施工

居住 · 艺术 · 未来

地产行业的快速发展与激烈竞争使人们对项目完成度和呈现效果的期望越来越高，引发建筑师对如何提高建筑辨识度的思考。左岸澜庭展示艺术中心的设计，起源于满足功能、形式、体验、精神等多层次需求，最终得以落成艺术与技术完美融合的建筑。

说明: https://mmbiz.qpic.cn/mmbiz_jpg/gmk9j3lczawvuEaBTemibMt265F3SPOyuRBFXCqDXuZx5BuMIoBz7eK6N14om8MPhia9qQd2bqsWNrDAaU0htuZw/640?wx_fmt=jpeg

建筑设计团队：上海天华建筑四所

说明: https://mmbiz.qpic.cn/mmbiz_jpg/gmk9j3lczawzC7TlwtWeechxefOgWEibRVq42vwc63fmx8afqXrSdt9DdQrFo6yTKVOiau4OCMgWg9y63eeVDksA/640?wx_fmt=jpeg

团队获奖：

2016 地产设计大奖-优秀奖

2017 地产设计大奖-优秀奖

2018 地产设计大奖-优秀奖

2018 上海市优秀住宅工程设计项目评选一等奖

2018 上海市优秀住宅工程设计项目评选二等奖

2018 REARD地产星设计大奖银奖-住宅星设计

2018 REARD地产星设计大奖铜奖-住宅星设计

2018 REARD地产星设计大奖佳作奖-住宅星设计

2018 国际房地产大奖中国最佳建筑五星大奖

项目信息：

项目名称 | 南京中海·左岸澜庭

项目位置 | 江苏省，南京市，江北核心区河滨路

业主单位 | 南京中海

建筑面积 | 1681.79㎡

完成时间 | 2019年6月

设计 | 韩冰葛斌杨娟纪恩宇王进周康张锦花潘城山张强许城张枫

合作公司：

施工图 | 南京长江都市建筑设计股份有限公司

暖通 | 南京长江都市建筑设计股份有限公司

给排水 | 南京长江都市建筑设计股份有限公司

电气 | 南京长江都市建筑设计股份有限公司

钢结构 | 南京绿野建设集团有限公司

景观 | 赛肯思创享生活景观设计股份有限公司

室内 | 广州杜文彪装饰设计有限公司

幕墙顾问 | 南京恒建装饰（集团）有限公司

幕墙施工 | 南京恒建装饰（集团）有限公司

照明 | 深圳市凯铭电气照明有限公司

施工单位 | 海天建设集团有限公司

UHPC施工 | 南京倍立达新材料系统工程股份有限公司

建筑摄影 | 是然建筑摄影个人摄影师王骁
